PCI E x16 — что это: как выглядит и какой версии бывает?

Contents

Спецификация PCI Express

PCI‑E, или как его еще иногда называют, 3GIO — интерфейс для последовательной передачи данных, использующий программные возможности высокопроизводительного протокола и шины PCI. Фактически, это разъем нельзя считать шиной в полном смысле этого слова, так как это подключение типа «точка-точка».

В отличие от предшественника, стандарта PCI, такие слоты подключаются не последовательно, а используют топологию типа «звезда». Подключенные через этот интерфейс устройства могут взаимодействовать между собой посредством встроенных контроллеров и коммутаторов. Дополнительные особенности:

  • Поддержка «горячей» замены используемых карт;
  • Гарантированная пропускная способность, которая зависит от версии протокола;
  • Возможность управлять энергопотреблением подключенной карты;
  • Контроль целостности передаваемой информации;
  • Регулировка количества линий, по которым передаются данные.

Все версии этого протокола сменяют друг друга, повышая характеристики. Хотя количество линий, по которым передаются данные, остается неизменным, пропускная способность шины постоянно увеличивается.

На данный момент последней версией PCI‑E является пятая, которая появилась в 2019 году. Скорость передачи данных по 16-ти линиям составляет 64 Гбайт/с.

Такую мощность можно уже задействовать для полноценной поддержки технологий виртуальной реальности. 6‑ю версию планируют доработать к 2021 году.

Почему нужно установить пароль на BIOS: как это сделать?


Читать

Жизнь на быстрых полосах

PCI-E с момента своего создания претерпел множество изменений; в настоящее время новые материнские платы обычно используют версию 3 стандарта, более быстрая версия 4 становится все более и более распространённой, и уже выпущена спецификация версии 5. Но все разные версии используют одни и те же физические соединения, и эти соединения могут быть четырёх основных размеров : x1, x4, x8 и x16. (Порты x32 существуют, но встречаются крайне редко и обычно не встречаются на потребительском оборудовании.)

Карты разного размера поддерживают разное максимальное количество линий PCI-Express.

Различные физические размеры позволяют использовать разное количество одновременных подключений контактов данных к материнской плате: чем больше порт, тем больше максимальное количество подключений к карте и порту. Эти соединения в просторечии известны как «дорожки», при этом каждая дорожка PCI-E состоит из двух сигнальных пар, одна для отправки данных, а другая для приёма данных. Различные версии стандарта PCI-E допускают разную скорость на каждой полосе. Но, вообще говоря, чем больше полос на одном порте PCI-E и подключённой к нему карте, тем быстрее могут передаваться данные между периферийным устройством и остальной частью компьютерной системы.

Возвращаясь к нашей метафоре бара: если вы представите каждого посетителя, сидящего за стойкой, как устройство PCI-E, то дорожка x1 будет одним барменом, обслуживающим одного клиента. Но у посетителя, сидящего на отведённом месте «x4», будет четыре бармена, которые будут приносить ему напитки и еду, а на месте «x8» будет восемь барменов только для её напитков, а на сиденье «x16» будет целых шестнадцать барменов только для него. А теперь мы перестанем говорить о барах и барменах, потому что нашим бедным образным пьющим грозит отравление алкоголем.

Применение PCI Express в компьютере. Разъемы PCI Express

Контроллер (управляющее устройство) линий PCIe не так давно встраивался только в чипсет (главную микросхему) материнской платы. Но, начиная с 2009 года, контроллер PCIe добавляется производителями также и непосредственно в центральный процессор. Это уменьшает задержки и позволяет процессору более эффективно взаимодействовать с другими устройствами.

Версии и количество линий PCIe в разных моделях процессоров и чипсетов отличается. Бо́льшая их часть формируется в разъемы, размещаемые на материнской плате. Они позволяют подключать к компютеру разнообразные устройства (видеокарты, звуковые карты, сетевые карты, Wi-Fi-адаптеры и др.).

На материнской плате современного компьютера можно найти разъемы PCIe нескольких видов, отличающихся количеством используемых в них линий PCIe (от х1 до х16 линий). Не зависимо от того, насколько старым является компьютер, и какая версия PCIe в нем используется, эти разъемы всегда выглядят одинаково:
на изображении: верхний разъем — PCIe x4, по средине — PCIe x16, внизу — PCIe x1

Разные версии PCIe являются полностью совместимыми. То есть, если в старый компьютер, где используется версии PCIe 2.0, установить, например, видеокарту с PCIe 4.0, она будет нормально работать. Однако, реальная скорость обмена данными при этом у нее будет ограничена возможностями PCIe 2.0.

И наоборот, в самый новый компьютер с PCIe 4.0 можно без проблем установить старую видеокарту с PCIe 2.0.

Еще одной особенностью PCIe является совместимость разных ее разъемов. В разъем PCIe x16 можно подключить не только видеокарту, но и абсолютно любое другое устройство PCIe, в том числе и с разъемом PCIe x8, PCIe x4 или PCIe x1.

Совместимость разъемов сохраняется также и в обратную сторону. То есть, в разъем PCIe x1 можно установить видеокарту с разъемом PCIe x16. Физически она туда не войдет, но если разрезать заднюю стенку разъема (как на изображении ниже), то все получится.

Это, конечно же, «кустарщина» и без крайней надобности так делать не нужно. Тем более, что видеокарта при таком подключении будет работать в режиме PCIe x1, что весьма негативно скажется на ее быстродействии.

В ноутбуках для установки дополнительных устройств вместо упомянутых выше разъемов используется более компактный вариант — Mini PCIe. Линии PCIe используются также для создания некоторых других разъемов, в чатности, разъемов M.2 (служат для подключения современных запоминающих устройств, а также устройств некоторых других типов).

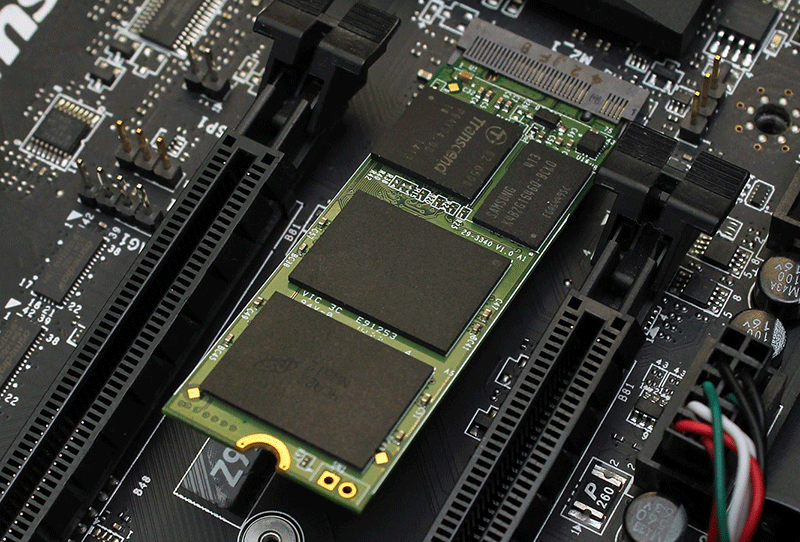

на изображении — разъем M.2 с запоминающим устройством в нем

Как выглядит слот и для чего используется

ПСИ экспресс — длинный пластиковый или металлический слот, который обычно маркируется синим или черным цветом. Металлическая отделка, как правило, применяется в материнских платах серии Armored, что придает разъему дополнительную прочность.


Расположен порт в самом вверху материнской платы (если смотреть на установленную деталь в шасси типа Tower), под процессором и бывает под несколькими слотами PCI. Такой разъем может быть один или несколько. Как правило, в основном используется порт именно типа х16, и почти всегда с единственной целью.

В современных домашних или рабочих компах львиная доля устройств, которые подключаются через такой слот — графические карты. Протокол подключения позволяет использовать режим SLI, то есть задействовать две и больше видеокарт. Суммарная производительность такой сборки возрастает.

Если смотреть с точки зрения юзабилити, то такой порт подходит идеально: скорость передачи данных поддерживает самые производительные графические ускорители, а в случае необходимости один девайс можно быстро поменять на другой. Так как напряжения, которое подается через порт, может оказаться недостаточно, для мощных графических ускорителей требуется дополнительное питание.

Также для вас будут полезны инструкция «Что делать, если видеокарта не поддерживает DirectX11» и обзоры видеокарт MSI Radeon RX 570 Armor OC и Palit Geforce GTX 1660 Dual. Буду признателен, если вы поделитесь этим постом в социальных сетях — так вы поможете продвижению моего блога. До скорой встречи!

AliExpress
AliExpress

С уважением, автор блога Андрей Андреев.

Слоты расширения PCI Express и PCI на материнских платах

Слоты PCI и AGP

Скриншот 1

Слоты PCI-E x1, PCI-E x16 и PCI

Скриншот 2

Скриншот 3

Будущее данного стандарта

Слот PCI-E x16 в обозримом будущем уж точно не будет изменяться. Это позволит более производительные видеокарты использовать в составе устаревших ПК и за счет этого осуществлять поэтапный апгрейд компьютерной системы. Сейчас же прорабатываются спецификации уже 4-й версии этого способа передачи данных. Для графических адаптеров в этом случае будет предусмотрена максимальная пропускная способность 128 Гб/с. Это позволит выводить изображение на экран монитора в качестве «4К» и более.

разъем pci e x16

Отличия PCI Express от PCI

Основное отличие в характеристиках это, конечно же, пропускная способность, у PCI Express она значительно выше, например, у PCI на частоте 66 МГц пропускная способность 266 Мб/сек, а у PCI-E 3.0 (x16) 32 Гб/сек.

Курс по SQL для начинающих

Внешне интерфейсы также отличаются, поэтому подключить, например, видеокарту PCI Express в слот расширения PCI не получится. Интерфейсы PCI Express с разным количеством линий также отличаются, все это я сейчас покажу на картинках.

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

Пропускная способность (на полосу) Пропускная способность (на полосу в слоте x16)
PCI Express 1.0 2 Гбит/с (250 МБ/с) 32 Гбит/с (4000 МБ/с)
PCI Express 2.0 4 Гбит/с (500 МБ/с) 64 Гбит/с (8000 МБ/с)
PCI Express 3.0 7.877 Гбит/с (984,625 МБ/с) 126,032 Гбит/с (15754 МБ/с)
PCI Express 4.0 15.752 Гбит/с (1969 МБ/с) 252,032 Гбит/с (31504 МБ/с)

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша
материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне.
Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что
может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное
изменение для заметок от версии к версии.

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

Количество контактов Длина
PCI Express x1 18 25 мм
PCI Express x8 49 56 мм
PCI Express x16 82 89 мм

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11.

То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со
слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в
любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16.

PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в
конце гнезда).

Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете,
поддерживают одну и ту же версию PCIe.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии,
чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно
быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI.
Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых
интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому
высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают
встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых
интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в
высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe.
Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe,
обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Какие периферийные устройства используют какие порты?

Для стандартной версии PCI Express версии 3.0 максимальная скорость передачи данных на полосу составляет восемь гигабайт, что означает «все данные и электронные накладные расходы одновременно». В реальном мире скорость для PCI-E версии 3 составляет чуть меньше одного гигабайта в секунду на полосу.

Таким образом, устройство, использующее порт PCI-E x1, такое как звуковая карта с низким энергопотреблением или антенна Wi-Fi, может передавать данные на остальную часть компьютера со скоростью примерно 1 Гбит/с. Карта, которая подключается к физически большему слоту x4 или x8, например, карта расширения USB 3.0, может передавать данные в четыре или восемь раз быстрее — и это было бы необходимо, если бы более двух из этих USB-портов использовались с максимальной скоростью. Порты PCI-E x16 с теоретическим максимумом около 15 Гбит/с для версии 3.0 используются почти для всех современных видеокарт, разработанных NVIDIA и AMD.

Большинство дискретных видеокарт используют полный слот PCI-E x16.

Связанная статья: Что такое слот расширения M.2 и как его использовать?

Нет никаких установленных правил, какие карты расширения будут использовать какое количество полос. Видеокарты, как правило, используют x16 только для максимальной передачи данных, но, очевидно, вам не нужна сетевая карта для использования порта x16 и шестнадцати полных линий, когда его порт Ethernet может передавать данные только со скоростью один гигабит в секунду (примерно восьмая часть пропускной способности одной линии PCI-E (помните, восемь бит на байт)). Существует небольшое количество твердотельных накопителей, установленных на PCI-E, которые предпочитают порт x4, но их, похоже, быстро обогнал новый стандарт M.2, который также может использовать шину PCI-E. Высококачественные сетевые карты и оборудование для энтузиастов, такое как адаптеры и контроллеры RAID, используют сочетание форматов x4 и x8.

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он
физически подходит, он вероятно, работает … это здорово.
Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую
версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет
свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например,
64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3.0. Если вы не уверены, проверьте
руководство по материнской плате или пк.
Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и
последнюю версию PCIe-карты, если она подойдет, конечно.

Типы портов компьютера: виды разъёмов и адаптеров

View the discussion thread.

Топ статей в категории

отличия PCI Express x16, x8, x4 и x1

В чем отличия PCI Express x16, x8, x4 и x1?

29 авг 2017 Материнские платы Разница между 4 pin и 3 pin вентиляторами

Разница между 4 pin и 3 pin вентиляторами

04 авг 2017 Процессоры

Типы портов компьютера: виды разъёмов и адаптеров

30 июн 2016 Материнские платы

Замена жесткого диска ноутбука на SSD

10 июн 2016 HDD&SSD

Нужно ли оптимизировать SSD или Windows сделает это за Вас

07 июн 2016 HDD&SSD Core i9 против Core i7 или Core i5

Выбираем процессор: Core i9 против Core i7 или Core i5

16 авг 2017 Процессоры

Влияние количества линий на пропускную способность

Теперь, чтобы расширить нашу метафору с магазином и гипермаркетом, представьте, что каждый отдел гипремаркета имеет своих кассиров, зарезервированных только для них. Вот тут-то и возникает идея нескольких полос передачи данных.

PCI-E прошел множество изменений со времени своего создания. В настоящее время новые материнские платы обычно используют уже 3 версию стандарта, причем более быстрая 4 версия становится все более распространенной, а версия 5 ожидается в 2020 году. Но разные версии используют одни и те же физические соединения, и эти соединения могут быть выполнены в четырех основных размерах : x1, x4, x8 и x16. (x32-порты существуют, но крайне редко встречаются на материнских платах обычных компьютерах).

Различные физические размеры портов PCI-Express позволяют четко разделить их по количеству одновременных соединений с материнской платой: чем больше порт физически, тем больше максимальных подключений он способен передать на карту или обратно. Эти соединения еще называют линиями. Одну линию можно представить как дорожку, состоящею из двух сигнальных пар: одна для отправки данных, а другая для приема.

Различные версии стандарта PCI-E позволяют использовать разные скорости на каждой полосе. Но, вообще говоря, чем больше полос находится на одном PCI-E-порту, тем быстрее данные могут перетекать между периферийной и остальной частью компьютера.

Возвращаясь к нашей метафоре: если речь идёт об одном продавце в магазине, то полоса x1 и будет этим единственным продавцом, обслуживающим одного клиента. У магазина с 4-мя кассирами — уже 4 линии х4. И так далее можно расписать кассиров по количеству линий, умножая на 2.


Различные карты PCI Express

Читайте также:  Как подключить мобильный интернет: полная пошаговая инструкция

Каковы различные форматы PCI Express?

Показаны различные контроллеры на материнской плате

Express x1 … Express 3.0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта
PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает
с вашим пк лучше, чем другая.
Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер,
и часть, описывающую технологическую версию, как описано ниже.

Опрос

<хедер>

Типы устройств, использующих PCI Express x2, x4, x8, x12, x16 и x32

Для версии PCI Express 3.0 общая максимальная скорость передачи данных составляет 8 ГТ/с (Гигатранзакций/с), В реальности же скорость для версии PCI-E 3 чуть меньше одного гигабайта в секунду на одну полосу.

Таким образом, устройство, использующее порт PCI-E x1, например, маломощная звуковая карта или Wi-Fi-антенна смогут передавать данные с максимальной скоростью в 1 Гбит/с.

Карта, которая физически подходит в более крупный слот — x4 или x8, например, карта расширения USB 3.0, сможет передавать данные в четыре или восемь раз быстрее соответственно.

Скорость передачи портов PCI-E x16 теоретически ограничивается максимальной полосой пропуская в размере около 15 Гбит/с. Этого более чем достаточно в 2017 года для всех современных графических видеокарт, разработанных NVIDIA и AMD.


Большинство дискретных видеокарт используют слот PCI-E x16

Протокол PCI Express 4.0 позволяет использовать уже 16 ГТ/с(Гигатранзакций/с), а PCI Express 5.0 будет задействовать 32 ГТ/с (Гигатранзакций/с).

Но в настоящее время не существует компонентов, которые смогли бы использовать такое количество полос с максимальной пропускной способностью. Современные топовые графические карты обычно используют x16 стандарта PCI Express 3.0. Нет смысла использовать те же полосы и для сетевой карты, которая на порту x16 будет использовать только одну линию, так как порт Ethernet способен передавать данные только до одного гигабита в секунду (что, около одной восьмой пропускной способности одной PCI-E полосы — помните: восемь бит в одном байте).

На рынке можно найти твердотельные накопители PCI-E, которые поддерживают порт x4, но они, похоже, скоро будут вытеснены быстро развивающимся новым стандартом M.2. для твердотельных накопителей, которые также могут использовать шину PCI-E. Высококачественные сетевые карты и оборудование для энтузиастов, такие как RAID-контроллеры, используют сочетание форматов x4 и x8.

Особенности стандарта PCI Express, его версии

Разработка стандарта PCI Express была начата фирмой Intel. Спецификации первой его версии появились еще в 2002 году. Сейчас развитием PCI Express занимается организация PCI Special Interest Group, в совет директоров которой входят представители основных разработчиков аппаратного и программного обеспечения (Intel, Microsoft, IBM, AMD, Sun Microsystems, HP, NVIDIA и другие). В своем развитии PCIe прошел несколько этапов и уже развился до версии 5.0. PCIe является полнодуплексным
протоколом, то есть предусматривает использование независимых друг от друга каналов приёма и передачи данных (устройство может одновременно отправлять и получать данные). Перед отправкой данные кодируются в блоки. Это необходимо для синхронизации передающего и принимающего устройств, а также уменьшения влияния помех. В версиях PCIe 1.0 и PCIe 2.0 используется схема кодирования
8b/10b
. То есть, каждый 8-битный блок кодируется в 10-битный, в котором только 80% передаваемых данных являются полезными. Остальные 20% нужны для обеспечения правильной работы протокола. В PCIe 3.0 и боле новых ее версиях данные кодируются по более эффективной схеме
128b/130b
(каждые 128 бит кодируются в 130-битный блок). Доля полезного содержания в передаваемых данных здесь составляет уже около 98,46%. Разные версии PCIe отличаются не только способом «упаковки» битов в блоки, но и частотой передачи данных. В PCIe 1.0 она составляет 2,5 ГТ/с (гигатранзакций в секунду), то есть за одну секунду передается 2,5 миллиарда битов. Для лучшего восприятия переведем это в привычные единицы:
2,5*109 Бит / с = 312,5‬ Мегабайт / с.
Учитывая, что только 80% из них являются полезными данными, реальная пропускная способность PCIe 1.0 составляет 250 Мегабайт / с. В PCIe 5.0 частота передачи данных возросла аж до 32 ГТ/с. Переведем это в удобный вид:
32*109 Бит / с = 4000‬ Мегабайт / с = 4 Гигабайт / с.
Поскольку полезные данные составляют 98,46%, реальная пропускная способность PCIe 5.0 равна 3,938 Гигабайт / с. Подробнее об особенностях разных версиях PCIe см. в таблице:

Версия PCI Express Год выхода Схема кодирования Скорость передачи Пропускная способность на x линий:
x1 x4 x8 x16
PCIe 1.0 2002 8b/10b 2,5 ГТ/с 250 Мб/с 1 Гб/с 2 Гб/с 4 Гб/с
PCIe 2.0 2007 8b/10b 5 ГТ/с 500 Мб/с 2 Гб/с 4 Гб/с 8 Гб/с
PCIe 3.0 2010 128b/130b 8 ГТ/с 984,6 Мб/с 3,94 Гб/с 7,88 Гб/с 15,8 Гб/с
PCIe 4.0 2017 128b/130b 16 ГТ/с 1,969 Гб/с 7,88 Гб/с 15,8 Гб/с 31,5 Гб/с
PCIe 5.0 2019 128b/130b 32 ГТ/с 3,938 Гб/с 15,75 Гб/с 31,5 Гб/с 63 Гб/с

Топ в категориях

  • Windows 10
    (35)
  • Windows 8
    (22)
  • Windows 7
    (20)
  • Браузеры
    (13)
  • Сервисы
    (12)
  • Прочее
    (7)
  • Процессоры
    (7)
  • Office
    (5)
  • Смартфоны
    (5)
  • Антивирусы
    (4)
  • Роутеры и Wi-Fi
    (4)
  • Видео и аудио
    (4)
  • Windows Mobile
    (4)
  • Почта
    (3)

Размеры портов и линий PCI-E могут различаться

Это одна из наиболее запутанных задач по PCI-E: порт может быть выполнен размером в форм-факторе x16, но иметь недостаточное количество полос для пропуска данных, например, всего например x4. Это связано с тем, что даже если PCI-E может нести на себе неограниченное количество отдельных соединений, все же существует практический предел пропускной способности полосы пропускания чипсета. Более дешевые материнские платы с более бюджетными чипсетами могут иметь только один слот x8, даже если этот слот может физически разместить карту форм-фактора x16.

Кроме того, материнские платы, ориентированные на геймеров, включают до четырех полных слотов PCI-E с x16 и столько же линий для максимальной пропускной способности.

пять слотов PCI-E x16

Очевидно, это может вызывать проблемы. Если материнская плата имеет два слота размером x16, но один из них имеет только полосы x4, то подключение новой графической карты снизит производительность первой аж на 75%. Это, конечно, только теоретический результат. Архитектура материнских плат такова, что Вы не увидите резкого снижения производительности.

Правильная конфигурация двух графических видео карт должна задействовать именно два слота x16, если Вы хотите максимального комфорта от тандема двух видеокарт. Выяснить сколько линий на Вашей материнской плате имеет тот или иной слот поможет руководство на оф. сайте производителя.

Иногда производители даже помечают на текстолите материнской платы рядом со слотом количество линий

метки на материнской плате PCI Express x1 и x4

Нужно знать, что более короткая карта x1 или x4 может физически вписаться в более длинный слот x8 или x16. Конфигурация контактов электрических контактов делает это возможным. Естественно, если карта физически больше, чем слот, то вставить ее не получится.

Поэтому помните, при покупке карт расширения или обновления текущих необходимо всегда помнить как размер слота PCI Express, так и количество необходимых полос.


Поделитесь с друзьямиЭти статьи Вам понравятся
Читать

Нужно ли апгрейдить компьютер ради PCIe 4.0

Как уже говорилось выше, последней из официально вышедших версий PCIe является версия 5.0 (опубликованы официальные спецификации, но на практике она не используется). Самой «свежей» версией из используемых по состоянию на конец 2020 года является PCIe 4.0, и, судя по всему, еще долго будет таковой оставаться. Она вышла в 2017 году, однако внедрена в конкретные устройства лишь недавно, в 2019 году. Ее начала использовать компания AMD в процессорах Ryzen архитектуры Zen 2, а также в видеокартаx Radeon серии RX 5700 / 5500. Несомненно, это значительное достижение AMD, однако, оно пока является лишь заделом на будущее и не дает никаких практических преимуществ перед конкурентами. Компания Intel внедрять PCIe 4.0 в свои процессоры не торопится. Не спешит делать это и компания nVidia, видеокарты которой пока довольствуются PCIe 3.0. Все дело в том, что на современном этапе развития компьютерной техники возможностей PCIe 3.0 вполне достаточно. Превосходство PCIe 4.0 можно увидеть лишь в синтетических тестах. В практических же сценариях необходимости в настолько высоких скоростях обмена данными пока нет. Видеокарты с PCIe 4.0 вполне нормально работают и в системах с PCIe 3.0. Более того, даже в компьютерах с PCIe 2.0 они показывают почти такую же производительность в играх и других приложениях, как в компьютерах с PCIe 4.0. Но продлится это, судя по всему, не долго. Направлением, где в ближайшее время станет реально востребованной PCIe 4.0, являются современные М.2 SSD-накопители, быстродействие которых уже почти «уперлось в потолок » стандарта PCIe 3.0. Затем черед дойдет до видеокарт и другого оборудования. Так что апгрейдить старый компьютер только ради PCIe 4.0 пока нецелесообразно. Однако при покупке нового компьютера, который планируется к использованию достаточно длительнное время, брать во внимание версию PCIe, поддерживаемую его внутренними устройствами, однозначно нужно.

Основные характеристики PCI–Express (1.0, 2.0 и 3.0)

Несмотря на то, что названия PCI и PCI-Express очень похожи, принципы соединения (взаимодействия) у них кардинально отличаются. В случае PCI-Express используется линия – двунаправленное последовательное соединение, типа «точка-точка», данных линий может быть несколько. В случае с видеокартами и материнскими платами (не учитываем Cross Fire и SLI), которые поддерживают PCI-Express x16 (то есть большинство), можно запросто догадаться, что таких линий 16 (рис.3), довольно часто на материнских платах с PCI-E 1.0, можно было наблюдать второй слот x8, для работы в режиме SLI или Cross Fire.

Ну, а в PCI, устройство подключается к общей 32- х разрядной параллельной шине.

Рис. 3. Пример слотов с различным количеством линий

(как уже говорилось ранее, наиболее часто используется х16)

Для интерфейса PCI-Express 1.0 пропускная способность составляет 2,5 Гбит/c. Эти данные нужны нам, чтобы отслеживать изменения этого параметра в различных версиях PCI-E.

Далее, версия 1.0 эволюционировала в PCI-E 2.0. В результате данного преображения, мы получили в два раза большую пропускную способность, то есть 5 Гбит/c, но хотелось бы отметить, что в производительности графические адаптеры, особо не выиграли, так как это просто версия интерфейса. Большая часть производительности зависит от самой видеокарты, версия интерфейса может только незначительно улучшать или тормозить передачу данных (в данном случае «торможения» нет, и присутствует неплохой запас).

Точно так же в 2010 году, с запасом, был разработан интерфейс PCI-E 3.0, на данный момент он используется во всех новых системах, но если у Вас все ещё 1.0 или 2.0, то не горюйте – ниже мы поговорим о относительно обратной совместимости различных версий.

В версии PCI-E 3.0, пропускная способность была увеличена в два раза по сравнению с версией 2.0. Также там было произведено немало технических изменений.

К 2015 году ожидается появление на свет PCI-E 4.0, что для динамической IT-индустрии абсолютно неудивительно.

Ну да ладно, будем заканчивать с этими версиями и цифрами пропускной способности, и затронем очень важный вопрос обратной совместимости различных версий PCI-Express.

Источники

  • https://infotechnica.ru/pro-kompyuteryi/o-materinskih-platah/vse-pro-pci-e-x16/
  • https://userello.ru/pc/v-chem-otlichiya-pci-express-x16-x8-x4-i-x1
  • https://ZaWindows.ru/%D0%BF%D0%BE%D1%87%D0%B5%D0%BC%D1%83-%D0%BF%D0%BE%D1%80%D1%82%D1%8B-pci-express-%D0%BD%D0%B0-%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%BD%D1%81%D0%BA%D0%BE%D0%B9-%D0%BF%D0%BB%D0%B0%D1%82%D0%B5-%D1%80/
  • https://www.chaynikam.info/pcie.html
  • https://info-comp.ru/compgelezo/513-pci-express-differences-of-pci.html
  • https://brit03.ru/ustrojstva/pci-express.html
  • https://fps-up.ru/interface/pci-express-chto-takoe-pcie-otlichiya-x1-x4-x8-x16
  • http://we-it.net/index.php/zhelezo/materinskie-platy/141-interfejs-pci-express-osnovnye-kharakteristiki-i-obratnaya-sovmestimost

[свернуть]

Related Posts

© 2022 Интернет - Theme by WPEnjoy · Powered by WordPress
