Как разобрать ноутбук

Разборка ноутбука

Все лэптопы разбираются примерно одинаково, то есть имеют идентичные узлы, требующие демонтажа. В кадре мы будем работать с моделью от Acer. Имейте в виду, что эта операция немедленно лишает вас права на получение гарантийного обслуживания, поэтому если машинка на гарантии, лучше отнести ее в сервисный центр.

Вся процедура, в основном, сводится к откручиванию большого количества крепежных винтов разных калибров, поэтому лучше заранее заготовить какую-нибудь емкость для их хранения. Еще лучше – коробку с несколькими отсеками.

Батарея

Самое главное, что необходимо помнить при разборке любого лэптопа – обязательное отключение батареи. Если этого не сделать, появляется риск короткого замыкания на весьма чувствительных элементах платы. Это неизбежно приведет к выходу их из строя и дорогостоящему ремонту.

Отключение батареи при разборке ноутбука

Нижняя крышка

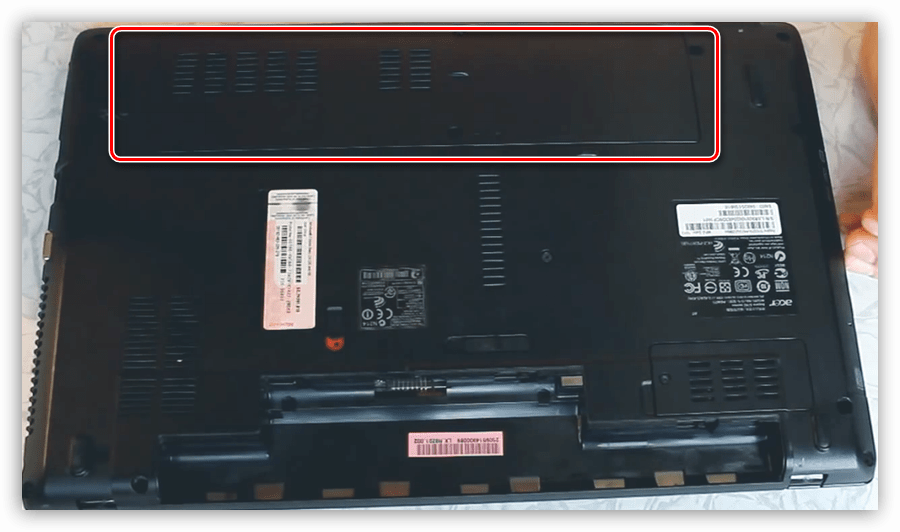

  1. На нижней крышке в первую очередь снимаем защитную пластину с оперативной памяти и жесткого диска. Сделать это необходимо, так как под ней находится несколько винтов.

    Демонтаж защитной пластины при разборке ноутбука

  2. Далее демонтируем жесткий диск – он может помешать дальнейшей работе. Оперативную память не трогаем, а вот от привода избавляемся, открутив единственный винт.

    Демонтаж жесткого диска и привода при разборке ноутбука

  3. Теперь откручиваем все оставшиеся винты. Следите за тем, чтобы не осталось никакого крепежа, иначе есть риск сломать пластиковые детали корпуса.

    Откручивание всех крепежных винтов при разборке ноутбука

Клавиатура и верхняя крышка

  1. Клавиатура снимается легко: на стороне, обращенной к экрану, имеются специальные язычки, которые можно «отщелкнуть» обычной отверткой. Действуйте аккуратно, потом все придется устанавливать обратно.

    Демонтаж клавиатуры при разборке ноутбука

  2. Для того чтобы полностью отделить «клаву» от корпуса (материнской платы), отсоединяем шлейф, который вы видите на изображение ниже. На нем есть очень простой пластиковый замочек, который нужно открыть движением от разъема к шлейфу.

    Отключение шлейфа клавиатуры при разборке ноутбука

  3. После демонтажа клавиатуры останется отключить еще несколько шлейфов. Будьте внимательны, так как можно повредить разъемы или сами провода.

    Отключение дополнительных шлейфов при разборке ноутбука

    Далее разъединяем нижнюю и верхнюю крышку. Они крепятся друг к другу специальными язычками либо просто вставлены одна в другую.

Материнская плата

  1. Для демонтажа материнской платы также требуется отключить все шлейфы и открутить несколько винтов.

    Демонтаж крепежа материнской платы при разборке ноутбука

  2. Обратите внимание, что на нижней части ноута также может присутствовать крепеж, удерживающий «материнку».

    Демонтаж дополнительного крепежа материнской платы при разборке ноутбука

  3. Со стороны, обращенной внутрь корпуса, могут присутствовать шлейфы питания. Их также нужно отключить.

    Отключение шлейфа питания материнской платы при разборке ноутбука

Разборка ноутбука: последовательность действий

Во-первых, отключите технику от блока питания и вытащите аккумулятор. Для этого необходимо снять нижнюю крышку и привод. Чаще всего они зафиксированы при помощи болтов. Все приводы имеют одну общую систему крепления, а именно: они прикреплены одним или несколькими болтами, один из которых расположен в приделах двадцати сантиметров от центра лотка с диском. Это болт легко изъять либо со стороны днища, либо со стороны клавиатуры. Бывают случаи, когда в комплекте идет еще один болт, который также закрепляет привод. В таком случае необходимо открутить оба болта и, таким образом, вытащить привод.

Во-вторых, изымаем винчестеры, которые в большинстве случаев крепятся при помощи рамок или других креплений. Чтобы его снять потребуется открутить все болты, а затем сдвинуть корзину и винчестеры в сторону и аккуратно поднять вверх. Будьте осторожны! Современные ноутбуки просто кишат различными маленькими ботиками, креплениями, защелками и прочим не повредите их! Вам придется приподнять панель вверх и осторожно их сдвинуть.

Если вы запланировали замену петель, то для этого потребуется полная разборка ноутбука и его днища. На начальном этапе действуйте по уже изученной системе: откручиваете все имеющиеся болты, а также извлекаете систему охлаждения. После этого осторожно переворачиваете разобранный ноутбук и вытаскивайте клавиатуру, которая на современных ноутбуках закреплена на защелках расположенных внизу. Нажимаете на эти защелки и одновременно вытаскиваете клавиатуру.

Не стоит забывать об отключении шлейфа. Напомним вам, что имеется два способа их крепления. В одном из них шлейф прикреплен благодаря специальной рамке, которая также вынимается из разъема и убирается в сторону. Если вашем ноутбуке встроено такое крепление, то подденьте отверткой рамку и удалите ее.

Для отключения шлейфа от сенсорного дисплея необходимо поднять рамку вверх.

Очень часто при неправильном открытии ноутбука, ломаются разъемы, и вследствие этого происходит поломка рамок, шлейфов и других деталей.

Как только вы справитесь с данной задачей, можно переходить к следующему этапу разбора вашего ноутбука – откручивание болтов на клавиатуре, которые также удерживают два части основания ноутбука. Когда все болты будут откручены, осторожно отделите половины основания. Действуйте аккуратно, так как имеется большой риск повреждения защелок и креплений.

Теперь вы наконец-то добрались до самих петель. Извлекайте их из ноутбука и освободите крышку с матрицей.

Далее занимаемся разборкой крышки, которая состоит из двух частей, закрепленных болтами и защелками. В данном случае болты прячутся под накладками. Половинки крышки следует аккуратно разделить, используя отвертку. И вот только сейчас доступ к сломанным петлям матрицы открыт! – замените их на новые.

На что обратить внимание

На петлях расположена небольшая гайка, которая регулирует тугость петель. Если ее немного открутить, то крышка будет открываться легче, и наоборот, закрутить – открывать станет тяжелее. Таким образом, вы настраиваете регулировки на свое усмотрение.

После проделанного трудоемкого процесса можно начать сборку крышки вместе с имеющимися накладками, а далее переходите к сборке самого ноутбука. Придельную осторожность следует соблюдать со шлейфами, не забываем и о замене старого термостата. Данная рекомендация не относится к теплопроводящим прокладкам, их необходимо сохранить.

Через несколько минут ваш ноутбук собран, петли прекрасно функционируют. Для ускорения процесса сборки вам поможет сохраненные по отдельности болты, которые предназначены для гнезд различных диаметров.

Инструкция по самостоятельной разборке

Процесс вскрытия и разбора проводится в несколько этапов. В первую очередь необходимо подготовить требуемые инструменты и материалы, необходимые при работе.

Подготовка:

  • ноутбук;
  • крестовая отвёртка;
  • салфетки;
  • небольшая ёмкость;
  • лист бумаги;
  • маркёр или ручка.

Разборку необходимо проводить на ровной твёрдой поверхности в хорошо освещаемом помещении. Подходящим выбором будет письменный стол, расположенный у окна.

Справка: следует учесть, что процесс разборки на некоторых моделях может отличаться от описанного. В большинстве случаев это зависит от производителя. Для грамотной работы следует тщательно ознакомиться с прилагаемой инструкцией.

На начальном этапе потребуется отключить устройство от сети питания и дождаться его полного выключения. После выключения ноутбук переворачивается задней панелью наверх, размещается на письменном столе. При помощи крестовой тонкой отвёртки выкручиваются болты, удерживающие заднюю крышку. Сами болтики можно убрать в заранее приготовленную небольшую ёмкость. Это поможет не потерять необходимые компоненты.

После снятия задней панели следует вытащить элемент питания — батарею. Это поможет полностью обесточить бытовой прибор. Для извлечения потребуется потянуть кнопку в сторону и аккуратно извлечь аккумулятор.

Следует вытащить элемент питания — батарею

Следующим этапом является извлечение жёсткого диска и оперативной памяти. Они защищены специальными крышками, которые удерживают болтики с четырёх (иногда с двух) сторон. При разборке следует учесть несколько важных моментов. Многие производители ставят своеобразную защиту — колечки, расположенные с внутренней стороны крышки. Это исключает возможность полного выкручивания болтов. Такая защита защитит владельца от случайно потери. В другом случае можно столкнуться с расположением одних болтов на обеих крышках. При такой конструкции элементы защиты жёсткого диска также придерживают крышечку оперативной памяти. В этом случае потребуется выкручивать сразу все болтики, а крышки снимаются одновременно.

После устранения удерживающих компонентов и снятия крышек можно вытащить диск и оперативную память. Диск лёгким движением следует направить от разъёма, а затем осторожно потянуть наверх. Оперативная память удерживается при помощи специальных фиксаторов. Для её извлечения потребуется аккуратно раздвинуть данные фиксаторы в стороны и вытащить карту оперативной памяти. После извлечения оперативной памяти поднимется планка памяти. Её устранение проходит без каких-либо препятствий.

Вытащить карту оперативной памяти и диск.

Внимание: фиксаторы следует раздвигать одновременно.

После снятия планки памяти можно вытащить модуль WI-FI. Для этого аккуратно выдёргиваются контакты из удерживающих пазов, болтики откручиваются. После проведения необходимых манипуляций плату можно вытащить.

Аккуратно выдёргиваются контакты из удерживающих пазов, болтики откручиваются

На этом этапе можно приступить к полному устранению всех болтов, удерживающих обе половины ноутбука. Здесь следует тщательно исследовать поверхность устройства, так как многие элементы могут быть спрятаны и размещены под ножками или наклейками. При отсутствии полного осмотра элементы могут быть оторваны, что потребует повторного приклеивания. В случае нарушения целостности гаек, болтиков или наклеек ноутбук автоматически снимается с гарантии.

Устранению всех болтов

Сам корпус удерживается специальными зажимами или прищепками. Такие защёлки не отличаются устойчивостью к повреждениям. При неаккуратном действии сломать их очень просто. Для упрощения процесса поверхность корпуса можно слегка поддеть тонкой отвёрткой, а после открывать все зажимы.

Важно: при работе требуется соблюдать осторожность, чтобы избежать возможного повреждения или поломки корпуса.

После разборки корпуса следует снять все кнопки, выдернуть контакты и провода. В случае необходимости снятия монитора выдёргиваются также оба шлейфа. Сам монитор может крепиться на один или два болта, которые устраняются отвёрткой. Некоторые производители крепят монитор на три болта, расположенные с обеих сторон.

Под монитором располагается материнская плата, которая также крепится болтиками. После их выкручивания плату можно вытащить. С обратной стороны платы находится система охлаждения. Вентилятор снимается после удаления удерживающих элементов.

По окончании процесса все компоненты разобранного ноутбука рекомендуется тщательно протереть салфетками для удаления скопившейся пыли и грязи.

Инструкции по разборке ноутбуков HP

Модель ноутбукаСервис-мануал
HP Compaq nx7000

HP Compaq nx9000

HP Compaq nx9500

HP Compaq Presario nx9100

HP Compaq Presario R3000

HP Compaq Presario R4000

HP Compaq x1000

HP Evo n1000

HP Pavilion dv1000

HP Pavilion dv2

HP Pavilion dv2000

HP Pavilion dv3

HP Pavilion dv3000

HP Pavilion dv4

HP Pavilion dv4000

HP Pavilion dv5

HP Pavilion dv5000

HP Pavilion dv6

HP Pavilion dv6000

HP Pavilion dv7

HP Pavilion dv8000

HP Pavilion dv9000

HP Pavilion tx1000

HP Pavilion tx2000

HP Pavilion zd7000

HP Pavilion zd8000

HP Pavilion ze2300

HP Pavilion ze4000

HP Pavilion ze5000

HP Pavilion zt3000

HP Pavilion zv5000

HP Pavilion zv6000

HP Pavilion zx5000

HP Presario 1000

HP Presario 2100

HP Presario 2500

HP Presario M2300

HP Presario V2000

Инструкции по разборке ноутбуков MSI

Модель ноутбука
Сервис-мануал
MSI VR601

Разборка корпуса и снятие плат

Итак, продолжим думать, как разобрать ноутбук Acer или любую другую модель. По периметру клавиатуры есть незаметные защелки. Чтобы вытащить клавиатуру, на одну из защелок надавливаем плоской отверткой. После поддеваем чем-либо и надавливаем на вторую и третью защелки. В конечном итоге клавиатура окажется у вас в руках. Не стоит переживать, если она не поддается. Это значит, что ноутбук до вас не разбирали. Нужно запастись терпением. После успешного извлечения клавиатуры не забудьте аккуратно отсоединить ее шлейф. Вытаскиваем DVD-привод, просто потянув за него. Остались только винты по периметру корпуса ноутбука на нижней крышке. Откручиваем их, не забывая складывать винты по размеру в стаканчики или на листик бумаги.

Чтобы отсоединить две части корпуса, убедитесь, что все шлейфы и кабели отключены (шлейф кнопки питания, тачпада, сканера отпечатков пальца). После этого можно так же поддевать тонкой плоской отверткой защелки корпуса ноутбука и аккуратно открывать его. Важный нюанс для тех, кто не знает, как разобрать ноутбук – если по какой-либо причине правая или левая часть крышки не отсоединяется, не стоит тратить «силушку богатырскую» на кусок пластмассы. Выламывать и рвать ничего не нужно, просто внимательно посмотрите на винты. Скорее всего, вы забыли какой-то открутить.

Корпус разобран. Осталось открутить винт, который крепит материнскую плату, отсоединить остальные шлейфы (динамиков, USB-панели, матрицы ноутбука). Аккуратно извлекаем материнскую плату. На обратной стороне платы имеются винты крепления системы охлаждения. Откручиваем и снимаем, желательно не запачкав руки термопастой. Разборка закончена.

Материнская плата ноутбука

Как разобрать ноутбук Asus, HP или Acer: что еще важно знать

Самая главная особенность ноутбуков разных производителей – дизайн. От него чаще всего и зависит конструкция той или иной модели. К примеру, HP (Hewlett Packard) чаще ставит в своих девайсах алюминиевые корпусы. Они приятно холодят руку, являются более прочными к разным видам повреждений и заметно тяжелыми, по сравнению с пластиковыми корпусами конкурентов.

Если рассматривать технику других производителей, то у ноутбуков Asus удобны по расположению интерфейсы USB, HDMI и LAN. Модели Acer отличаются удобством раскладок клавиатуры. Да и внутри линейки каждого производителя есть свои подкатегории, каждая из которых получила какую-либо особенность.

Разборка ноутбука Pavilion

Разбираем и чистим ноутбук с целью вернуть его к жизни

Нам потребуется:

  • Крестовые и плоские отвертки малого размера (близкие по размеру к часовым, но не настолько мелкие). В идеале — с длинным и в меру тонким стержнем, как минимум, в одну фалангу указательного пальца, а лучше подлиннее.

    отвертки для разборки ноутбука

    На фотографии выше я Вам показал первые подвернувшиеся под руку из «правильных», но они тоже в деле пригодятся и вполне себе дееспособны. А вообще лучше брать набор со сменными насадками. Есть даже специальные наборы для ремонта ноутбуков и подобной техники, и цена вопроса всего 200-300 рублей. Кстати, рекомендую выбирать отвертки с магнитным наконечником, ибо болтики маленькие, а пазы бывают глубокие.

  • Если собираетесь менять термопасту, то тюбик термопасты. Любой.
  • В идеале — фотоаппарат или камера на мобильном телефоне.
  • Несколько салфеток.
  • На всякий случай — пинцет обычный, косметический.
  • Необязательно, но желательно — листок бумаги A4. В процессе поймете зачем.
  • Необязательно, но желательно — ручка или маркер/фломастер (лучше несколько цветов). В процессе поймете зачем.
  • Запас времени и терпения, ибо делать такое впопыхах нельзя никак вообще.

Процесс разборки и очистки:
Прежде чем приступить — еще один комментарий для начинающих. Фотографируйте для себя ВЕСЬ процесс разборки. Это поможет Вам собрать ноутбук обратно. Поверьте моему опыту — это ЖИЗНЕННО необходимо. Никакая инструкция Вам на первых порах не поможет так, как собственные фотографии. Собирать реально зачастую сложнее чем разбирать.

  • Берём ноутбук и ставим на рабочее место, где будем его разбирать:ноутбук tm-2100
  • Выключаем естественным образом (Пуск — Выполнить — Завершение работы):выключение tm-2100
  • Дождавшись выключения, закрываем экран, переворачиваем ноутбук пузом вверх:как разобрать ноутбук, скриншот 3
    как разобрать ноутбук, скриншот 4
  • Первое, что нужно сделать после выключения —  вынуть батарею, дабы полностью обесточить ноутбук. Для этого надо с некоторым усилием потянуть защелку в сторону, которая указана стрелочкой, и вытащить аккумулятор:как разобрать ноутбук, скриншот 5, вынимаем батарею
  • Проделав оное, нам необходимо извлечь жесткий диск и оперативную память. Для этого есть специальные болтики на задней крышке, которые, как правило, бывают подписаны или обозначены рисунками:как разобрать ноутбук, скриншот 6, снимаем жесткий диск и оперативную память
    Что здесь важно:

    Во-первых, зачастую, если сборка хорошая и фирма адекватная, то болтики не выкручиваются до конца. Точнее говоря, они выкручиваются до конца из паза, но достать отверткой или вытряхнуть Вы их не сможете, т.к. они закреплены колечком, которое не даёт им выпадать, что здорово, ибо болты мелкие,  потерять их довольно легко. Однако по неопытности Вы рискуете, в лучшем случае, просидеть часок-другой, думая, что болты прокручиваются в пазу, хотя это не так.. Посему тут есть это предупреждение от меня, ибо когда-то давно я сам попался на эту «уловку» 🙂

    как разобрать ноутбук, скриншот 7
    Во-вторых, не всегда одна пара болтов держит одну крышку. Бывает, что, как в данном случае, вторая пара болтов от другой крышки (например, оперативной памяти) участвует в зажиме первой крышки (от жесткого диска), и тогда получается, что раскручивать надо все болты и снимать сразу всё, а не частично. Такое встречается не на всех ноутбуках, но в достаточно часто.

  • Далее нам необходимо снять жесткий диск. Делается это сначала движением по направлению от разъёма (см. на красные стрелочки), а потом вытаскиванием диска вверх из ноутбука:как разобрать ноутбук, скриншот 8, как вынуть жесткий диск
    Ничего сложно в этом нет, но осторожность и аккуратность проявляйте обязательно. На всякий, как говорится, случай. Не тяните и не дергайте, если не идет. Это самое главное. Лучше десять раз отмерить.. Короче, все знают эту поговорку 🙂
  • Дальше извлекаем оперативную память. Для этого нужно потянуть за боковые белые (в данном случае) прижимающие фиксаторы и раздвинуть их в стороны одновременно (см.красные стрелочки):как разобрать ноутбук, скриншот 8, как снять оперативную память
    После чего планка памяти, в большинстве случаев, поднимется вверх и её можно будет извлечь вручную без всяких препятствий.
  • Сняв планки памяти, нам потребуется вынуть модуль Wi-Fi. Делается это следующим образом:как разобрать ноутбук, скриншот 9, снимаем Wi-fi
    Сначала выдергиваем контакты (проводки с кругляшками) из пазов платы Wi-fi (синие стрелочки на фото), а затем откручиваем (красные стрелочки) болтики и вынимаем плату, отложив в сторонку.
  • Прежде чем продолжить, я рекомендую Вам взять упомянутый выше листочек A4 и ручку(и) или маркер(ы)/фломастер(ы), а так же фотоаппарат или камеру на том же мобильном телефоне. Зачем? Затем, чтобы в дальнейших шагах не запутаться напрочь и при сборке не заблудиться в количестве винтиков, болтиков и прочего.как разобрать ноутбук, скриншот 10, разметка болтиков
    В чем суть? В том, что казалось бы мы все такие умные, всё помним и знаем, память у нас идеальная и всё такое прочее, но.. Поверьте моему личному опыту,  при сборке оказывается, что ничего подобного. Я много десятков раз уверял себя, что всё сенсорно-очевидно и уж откуда этот винтик с тем болтиком забыть нереально. Ага-ага 🙂 По факту оказывается, что болтики бывают разные, расположены в самых необычных местах и для разных деталек, их реально много, а память таки не самая умная штука и имеет свойство вредничать. Серьезно.Короче говоря, все, кто наивно уверен в своих силах прям на 100% как супермен — я за Вас очень рад, правда. Для остальных.. Распределите все выкручиваемые болтики на бумаге по мере их принадлежности к чему-либо и обведите в кружочек с подписью откуда они. Если кружочки будут разноцветными — вообще идеально. Некогда, в молодости, я рисовал даже набросок схемы мат.платы, мол, откуда — чего, но это уже лишние детали. И, да.. Старайтесь фотографировать каждый шаг, чтобы даже если схема Вас подведёт, то по фотографии Вы точно знали, что откуда и зачем. Поверьте, при сборке сие Вам пригодится
  • Следующий шаг отвечает как раз за отвинчивание болтов, но перед этим давайте снимем батарейку с мат.платы (попросту вытащив оную из разъема):батарейка мат.платы
  • Далее выкручиваем все доступные нам болтики. Воооообще все (фотография ниже просто для примера ножек, глубоких пазов и прочего):как разобрать ноутбук, скриншот 11, выкручиваем болты
    Имейте в виду, что очень часто болтики спрятаны под ножками (придется их отрывать и потом повторно приклеивать) или под этикетками, будь то этикетки с названием модели ноутбука или серийным номером Windows. Обычно оные легко прощупываются рукой, но не всегда. Так или иначе, имейте в виду, что лучше поискать, чем поломать. Повторюсь, что разбирая ноутбук и, уж тем более, нарушая при этом целостность этикеток, Вы теряете гарантию.
  • Убедившись, что мы выкрутили все болтики, переворачиваем ноутбук в его обычное положение, т.е. «пузом» вниз. Далее надо быть осторожными, ибо..

    Внимание! Дальнейшие действия по разбору ноутбука часто сопряжены с поломками по неосторожности. Будьте аккуратны и внимательны.

    ..Штука в чём. В 95% случаев после того, как Вы всё выкрутили, нужно вскрыть поверхность корпуса, а оная крепится пластмассовыми зажимами и защелками, которые имеют свойство отламываться, всячески сопротивляться и прочее, прочее. В моём случае поверхность пришлось поддевать двумя отвертками и крайне осторожно подтягивать пальцами, чтобы крышка открылась:

    как разобрать ноутбук, скриншот 12, вскрытие верхней крышечки
    Опять же, не тяните сильно, если что-то не идет или не открывается. Зачастую Вы либо забыли открутить болт, либо не там давите и дергаете. Будьте осторожны, нащупайте, где открывается, где — нет и почему. В противном случае, наглея и дергая пластик, рискуете повредить корпус. Плюс ко всему, не надо сразу тащить всё сильно вверх. Потерпите. Под крышкой, как Вы видите на фото выше, обычно шлейфом прикреплен тачпад (поверхность, заменяющая мышку) и клавиатура, и их надо извлечь максимально спокойно и адекватно.

  • Далее для понимания просто фото в разобранном виде, т.е. без верхней крышки + те самые шлейфы:как разобрать ноутбук, скриншот 13, сняли крышку
    как разобрать ноутбук, скриншот 14, крышка
  • Затем нам необходимо повытаскивать всё, что воткнуто. Здесь тоже нужно быть осторожным, фотографировать каждый шаг и запоминать что откуда.
    Отключаем включалку-выключалку, т.е. кнопку питания ноутбука:как разобрать ноутбук, скриншот 15, включалка-выключалка
    Штука, некоторым образом связанная с охлаждением:как разобрать ноутбук, скриншот 16, шлейф охлаждения
    Два шлейфа от монитора (очень важно не забыть выдернуть, ибо далее снимать монитор):

    как разобрать ноутбук, скриншот 17, шлейф монитора
    Прочее по «вкусу» (в моём случае это разъём под стилус, а в Вашем может быть всё, что угодно и подключено к мат.плате):

    разъём под стилус

  • Когда все возможные шлейфы вынуты, то нас, собственно, интересует извлечение монитора. В обычных ноутбуках этот процесс происходит самым разным образом, но если Вы его уже отключили, а фальш-панели все сняты, то остается его только открутить. В моём случае этот процесс выглядит так:как снять монитор с ноутбука
    Три болта с одной стороны, три с другой.. И монитор снят:как разобрать ноутбук, скриншот 18, снимаем монитор
  • Далее мы имеем голую плату, которая всё еще прикручена к одной из оставшихся частей корпуса:как разобрать ноутбук, скриншот 19, откручиваем плату
    Выкручиваем, собственно, болты и осторожно (как правило, она зафиксирована) вытаскиваем материнскую плату. Имейте в виду, что может потребоваться выкрутить что-то еще, в зависимости от модели Вашего ноутбука. Внимательно ищите болтики и фиксаторы, прежде чем тянуть руками со всей дури.
  • Теперь мы наконец-то добрались до системы охлаждения, перевернув плату:как разобрать ноутбук, скриншот 20, система охлаждения
    Как правило, оная состоит из тепловой трубки, переносящей тепло к радиатору, обдуваемому вентилятором. Трубка нанизана на пластины, занимающиеся передачей тепла и прижимной функцией. На фото выше Вы можете видеть интересный момент — на чипсете слева отсутствуют два болта, которые значатся в сервис-мануале, но не вкручены добрыми сборщиками (воруют, экономят, что-то еще?). Такая вот романтика.
  • Нас интересует прочистка всей этой системы. Для начала стоит снять вентилятор, что делается легко, ибо достаточно выкрутить несколько болтиков, которые Вы легко найдете:как разобрать ноутбук, скриншот 21, как выкрутить болтики
  • Далее разбирается крепёж тепловой трубки и её пластин:как разобрать ноутбук, скриншот 23, система охлаждения и тепловая трубка
    как разобрать ноутбук, скриншот 24, система охлаждения
  • Ну, а далее дело за малым.
    • Во-первых, удалите всю пыль из радиатора и вентилятора, которую найдете.
    • Во-вторых, салфеткой необходимо удалить остатки старой термопасты. Если вместо термопасты используется, как я её называю, подушечка из псевдотермопасты и она не повреждена, то удалять её (подушечку) не обязательно. Если повреждена, то лучше заменить на слой хорошей термопасты. На фотографии выше Вы можете видеть, что одна подушечка повреждена, одна целая, а в самой середине просто отпечаток термопасты. В этом случае я удалил всё лишнее (т.е. саму подушку) слева и в самой середине, а справа оставил всё как есть.
    • В-третьих, остаётся нанести термопасту на очищенные поверхности (статья о том, как это делать вот — «Как правильно нанести термопасту и как часто стоит её менять»).
  • Ну и.. Самоё важное — собрать всё обратно. Делается в обратном порядке, с точностью до наоборот.

В двух словах как-то так.

к содержанию ↑

Инструкции по разборке ноутбуков Samsung

Модель ноутбука
Сервис-мануал

Samsung nc10

Samsung Q1

Samsung Q1u

Samsung Q35

Samsung Q40

Samsung Q70

Samsung R20

Samsung R25

Samsung R40

Samsung R460

Samsung R50

Samsung R510

Samsung R520

Samsung R710

Samsung X22

Винты и общие действия

Количество винтов под батареей может колебаться от 4 до 8 штук. Как правило, они мелкие и с хрупкой нарезкой шлица. Откручиваем их, не прикладывая много силы, ведь она нам еще пригодится. Не забываем, для чего мы принесли пару стаканчиков. Скидываем туда винты разного диаметра, чтобы не перепутать их при обратной сборке прибора. Важно отметить, что винтов в вашем ноутбуке будет много, но пугаться этого не стоит.

После выполнения круговых движений отверткой можно сделать зарядку и отдохнуть. А с теми, кто хочет узнать, как разобрать ноутбук без повреждений, продолжаем крутить. На задней крышке есть панель, которая прячет под собой модули памяти, жесткий диск и модуль Wi-Fi. Снимаем ее, подцепив верхнюю часть крышки тонкой плоской отверткой.

Открыв панель, мы видим что-то зеленое с множеством проводков. Пугаться не стоит, продолжаем. Откручиваем жесткий диск (прямоугольник с четырьмя винтиками). Отсоединяем шлейф жесткого диска, потянув его за язычок. Откручиваем пару винтов на Wi-Fi модуле и отщелкиваем пару кабелей от него. Вынимаем модули памяти и отщелкиваем остальные кабели, запомнив, куда их нужно вернуть при сборке или сделав себе подсказку на листе бумаги. Осталось открутить винт, который держит клавиатуру и DVD-привод. После выполненной работы разложите все снятые комплектующие так, чтобы не повредить их. Поздравляем вас! Можете сбегать за чашечкой ароматного чая, так как половина работы сделана.

Как разобрать ноутбук Asus

Немного об инструкции

Общие инструкции о разборке и сборке ноутбуков значительно экономят время, а также делают весь процесс максимально безопасным и минимизируют нанесения механических повреждений всей конструкции техники. Кроме этого в инструкции имеются пояснения большинства поломок, а также наименования различных деталей, которые необходимо приобрести. Благодаря имеющимся кодам пользователь может быть уверенным, что приобретенная деталь подойдет к ноутбуку.

Найти необходимую инструкцию можно в просторах интернета, указав данные в поисковой системе с добавлением модели вашего ноутбука.

Инструкции по разборке ноутбуков Apple

Модель ноутбукаСервис-мануал
Apple MakBook White (2007)

Apple PowerBook G4 12»

Apple MacBook Air

Apple iMac A1224

Инструкции по разборке ноутбуков Fujitsu-Siemens

Модель ноутбукаСервис-мануал
Fujitsu-Siemens Sprimo Mobile U9200

Fujitsu-Siemens Amilo Pro EF6

Инструкции по разборке ноутбуков Sony

Модель ноутбука
Сервис-мануал
Sony Vaio vgn A

Sony Vaio vgn AR

Sony Vaio vgn B

Sony Vaio vgn BX

Sony Vaio vgn C

Sony Vaio vgn FE

Sony Vaio vgn FJ

Sony Vaio vgn FS

Sony Vaio vgn N

Sony Vaio vgn S

Sony Vaio vgn T

Sony Vaio vgn TX

Sony Vaio vgn TX5RU

Sony Vaio vgn U

Sony Vaio vgn UX

Sony Vaio vgn X505

Производители ноутбуков

Практически все модели разных производителей ничем не отличаются в разборке друг от друга. Например, как разобрать ноутбук HP (Hewlett Packard) и их модель Pavilion? Все довольно просто. Выполняем все вышеперечисленные процедуры. Таким же образом осуществляется разборка ноутбуков Asus и Acer.

Есть некоторые моменты – мелочи в процессе разборки, которые отличаются. Однако они незначительные. Разбирая тот или иной прибор разных фирм-производителей, можно столкнуться:

  • с разным расположением винтов крепления панелей и корпуса;
  • с разными конструкциями клавиатур (с защелками и без);
  • с разным расположением кулера, системы охлаждения процессора и видеокарты.

В общем, если иметь базовые знания по разборке такой техники, то не составит труда разобрать и собрать ноутбук любого производителя.

Как разобрать ноутбук HP

Инструкции по разборке ноутбуков IBM-Lenovo

Модель ноутбука
Сервис-мануал

IBM ThinkPad A20m

IBM ThinkPad A21e

IBM ThinkPad A21e

IBM ThinkPad A21m

IBM ThinkPad A22e

IBM ThinkPad A22m

IBM ThinkPad A22m

IBM ThinkPad A30

IBM ThinkPad A30p

IBM ThinkPad A31p

IBM ThinkPad G40

IBM ThinkPad G41

IBM ThinkPad i1800

IBM ThinkPad R30

IBM ThinkPad R31

IBM ThinkPad R32

IBM ThinkPad R40

IBM ThinkPad R400

IBM ThinkPad R50

IBM ThinkPad R500

IBM ThinkPad R50e

IBM ThinkPad R50p

IBM ThinkPad R51

IBM ThinkPad R51e

IBM ThinkPad R52

IBM ThinkPad R60

IBM ThinkPad R60e

IBM ThinkPad R61

IBM ThinkPad R61 14.1-widescreen

IBM ThinkPad R61 15.4-widescreen

IBM ThinkPad R61e, R61i 15.4-widescreen

IBM ThinkPad R61i

IBM ThinkPad R61i 14.1-widescreen

IBM ThinkPad R61i 15.4-widescreen

IBM ThinkPad R61p 15.4-widescreen

IBM ThinkPad s30

IBM ThinkPad s31

IBM ThinkPad SL300

IBM ThinkPad SL400

IBM ThinkPad SL500

IBM ThinkPad T30

IBM ThinkPad T40

IBM ThinkPad T400

IBM ThinkPad T40p

IBM ThinkPad T41

IBM ThinkPad T41p

IBM ThinkPad T42p

IBM ThinkPad T43

IBM ThinkPad T43p

IBM ThinkPad T500

IBM ThinkPad T60 14.1-15.0-inch

IBM ThinkPad T60 15.4-widescreen

IBM ThinkPad T60p 14.1-15.0-inch

IBM ThinkPad T60p 15.4-widescreen

IBM ThinkPad T61 14.1-inch

IBM ThinkPad T61p 14.1-inch

IBM ThinkPad W500i

IBM ThinkPad W700

IBM ThinkPad W700ds

IBM ThinkPad X20

IBM ThinkPad X200

IBM ThinkPad X200 Tablet

IBM ThinkPad X200s

IBM ThinkPad X21

IBM ThinkPad X22

IBM ThinkPad X23

IBM ThinkPad X24

IBM ThinkPad X30

IBM ThinkPad X300

IBM ThinkPad X301

IBM ThinkPad X31

IBM ThinkPad X32

IBM ThinkPad X40

IBM ThinkPad X41

IBM ThinkPad X41 Tablet

IBM ThinkPad X60

IBM ThinkPad X61

IBM ThinkPad X61 Tablet

IBM ThinkPad X60s

IBM ThinkPad Z60m

IBM ThinkPad Z60t

IBM ThinkPad Z61e

IBM ThinkPad Z61m

IBM ThinkPad Z61p

IBM ThinkPad Z61t

IBM-ThinkPad T42

Lenovo IdeaPad S10

Lenovo IdeaPad S10e

Lenovo IdeaPad S9e

Lenovo IdeaPad Y460

Источники

  • https://lumpics.ru/how-to-disassemble-a-laptop/
  • http://sd-company.su/article/help_computers/disassemble-laptop
  • https://setafi.com/elektronika/noutbuk/kak-razobrat-noutbuk/
  • http://thinkit.ru/laptop-service-manuals/
  • https://FB.ru/article/30503/rekomendatsii-po-teme-kak-razobrat-noutbuk
  • https://sonikelf.ru/kak-razobrat-noutbuk-i-vernut-ego-v-chuvstvo-na-primere-hp-tm-2100/

[свернуть]

Related Posts

© 2022 Интернет - Theme by WPEnjoy · Powered by WordPress
